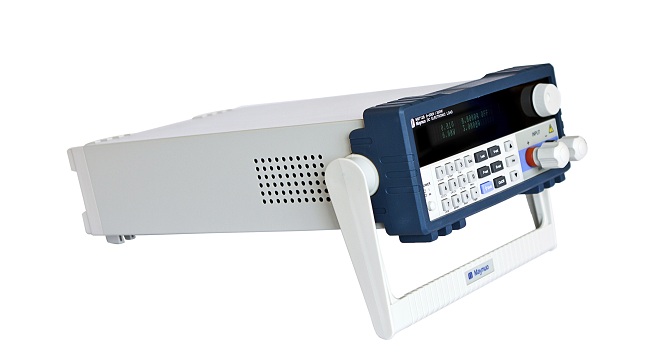

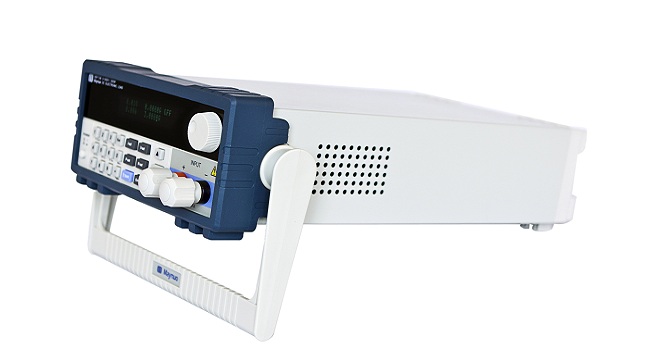

M9711(0-30A/0-150V/150W)


M9711(0-30A/0-150V/150W)

M97系列可编程直流电子负载是美尔诺电子公司设计制造的新一代直流电子负载,采用高性能芯片,高速,高精度设计,提供0.1mV,0.01mA的解析度(基本精度为0.03%, 基本电流上升速度2.5A/us), 外观新颖,生产工艺科学严谨,具有性价比。广泛用于生产线(手机充电器,手机电池,电动车电池,开关电源,线性电源),科研机构,汽车电子,航空航天, 船舶,太阳能电池,燃料电池等行业。

  • 简介
  • 参数
  • 配件
  • 应用
  • 产品上架尺寸
  • 选型表

主要特点

  • 恒流,恒阻,恒压,恒功率,恒流+恒压,恒阻+恒压六种高速动作模式;
  • 过流,过压,过功率,过热,极性反接保护;
  • 高亮度,真空VFD屏,双排四路同步显示;
  • 电路软启动时间设定,可根据设定电压值带载;
  • 电池测试及短路功能;
  • 提供动态测试,上升下降斜率设定;
  • 支持外部触发输入,输出;
  • 提供外部电流波形监视端子;
  • 支持远端电压补偿,多个数据存储;
  • 开机自检,软件校正,标准仪器架设计;
  • 采用工业自动化的业界标准Modbus协议;
  • 支持RS232,RS485,USB通讯。

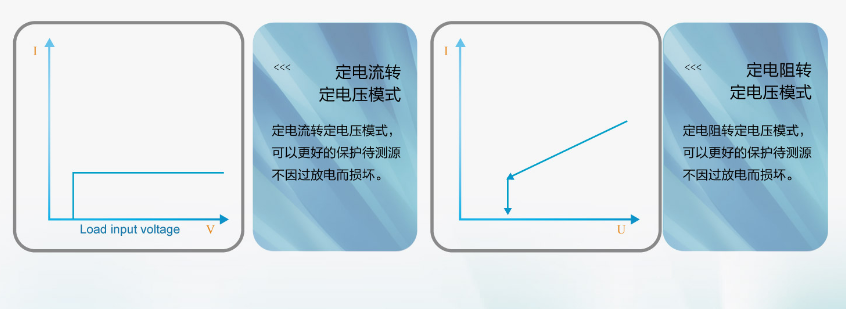

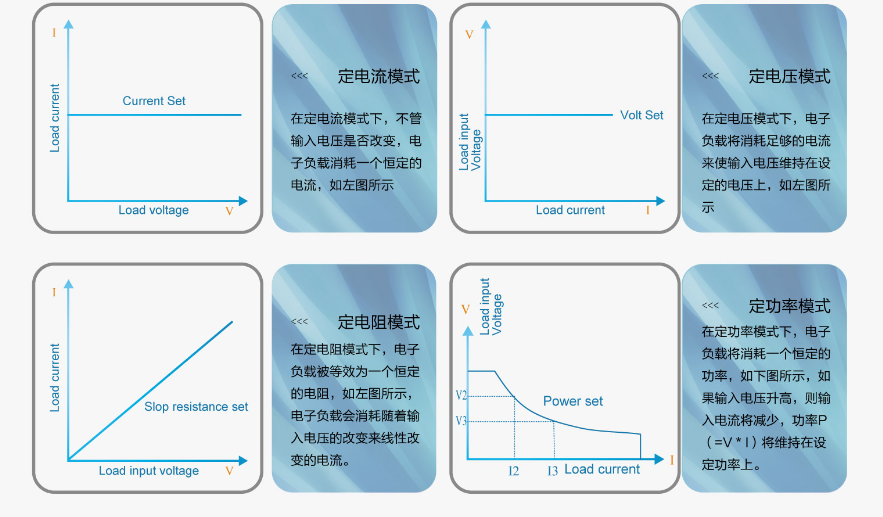

多种工作模式
M97系列电子负载具有恒流,恒阻,恒压,恒功率,恒流+恒压,恒阻+恒压六种高速动作模式,满足各种测试要求.




动态测试
动态测试操作能够使负载在两种负载电流或电压间反复切换,此功能可以用来测试电源的动态特性。动态测试操作可以用前面板(Shift+Tran)键使能或失能,在动态测试操作以前,应首先设置动态测试操作的相关参数(Shift+S-Tran)。这些参数包括:A值,A脉宽时间,A上升到B的上升沿时间,B 值, B值脉宽时间,B下降到A的下降沿时间,及动态测试模式。
动态测试模式可分为连续模式,脉冲模式及触发模式。

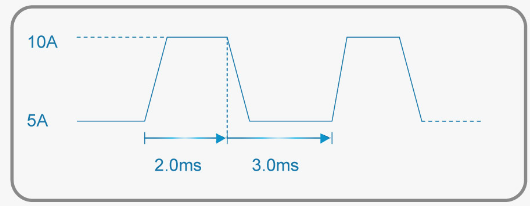

                                            连续操作模式

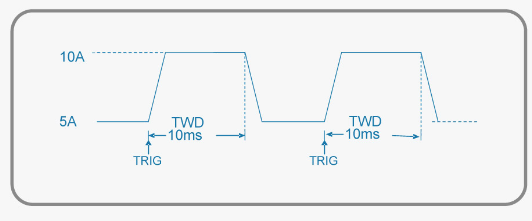

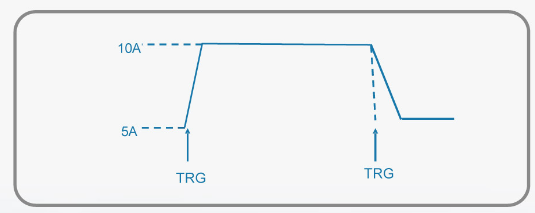

                                          触发操作模式


                                           脉冲操作模式

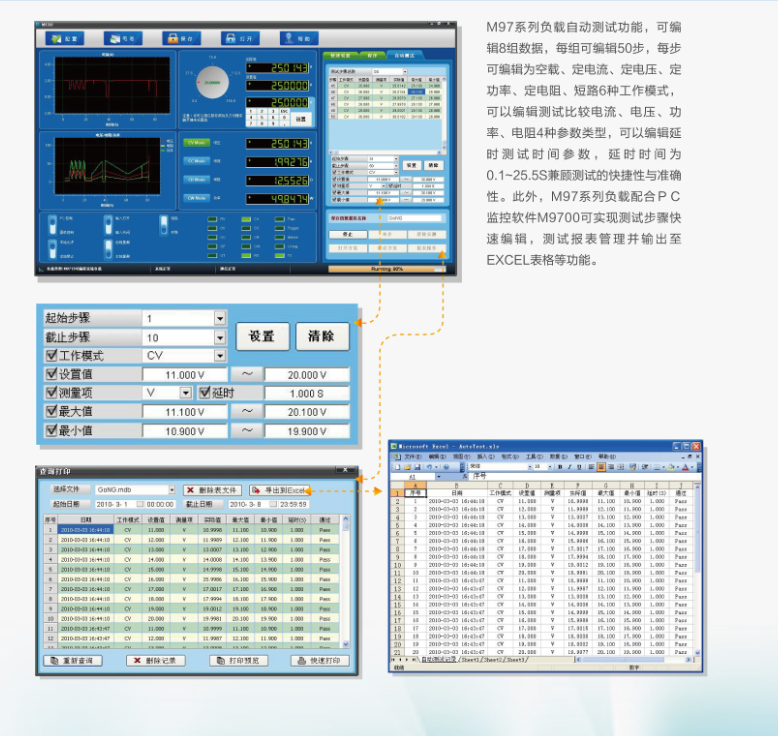

自动测试

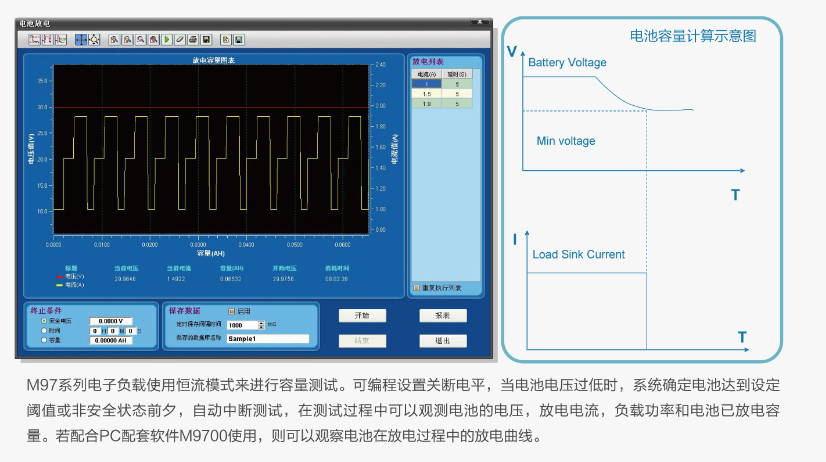

电池测试
型  号 M9711
额定输入 功率 150W
电流 0-30A
电压 0-150V
定电流模式(CC) 量程 0-3A 0-30A
分辨率 0.1mA 1mA
精度 0.03%+0.05%FS 0.03%+0.05%FS
定电压模式(CV) 量程 0.1-19.999V 0.1-150V
分辨率 1mV 10mV
精度 0.03%+0.02%FS 0.03%+0.02%FS

定电阻模式(CR) (当输入电压和电流值≥满量程的10%)

量程 0.03Ω-10KΩ 0.03Ω-5KΩ
分辨率 16位 16位
精度 0.1%+0.1%FS 0.1%+0.1%FS
定功率模式(CW) (当输入电压和电流值≥满量程的10%) 量程 0-150W 0-150W
分辨率 1mW 10mW
精度 0.1%+0.1%FS 0.1%+0.1%FS
电压测量值 电压 0-19.999V 0-150V
分辨率 1mV 10mV
精度 0.015%+0.03%FS 0.015%+0.03%FS
电流测量值 电流 0-3A 0-30A
分辨率 0.01mA 0.1mA
精度 0.03%+0.05%FS 0.03%+0.08%FS

   功率测量值    (当输入电压和电流值≥满量程的10%)

功率 100W 150W
分辨率 1mW 10mW
精度 0.1%+0.1%FS 0.1%+0.1%FS
电池测试功能

电池输入: 0.1-150V; 最大测量值:容量=999AH;  分辨率=0.1mA;  测试时间=1S-16H

动态测试功能

动态编程:0-25kHZ; 2.5A/uS; T1&T2:60uS-999S;精度:±15% offset+10%FS

电流软启动时间

1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS;500mS;1000mS   精度:±15% offset+10%FS

短路功能 电流(CC) ≒3.3A ≒33A
电压(CV)  0V
电阻(CR) ≒55mΩ
温度 工作 0~40℃
储存 –10℃~70℃

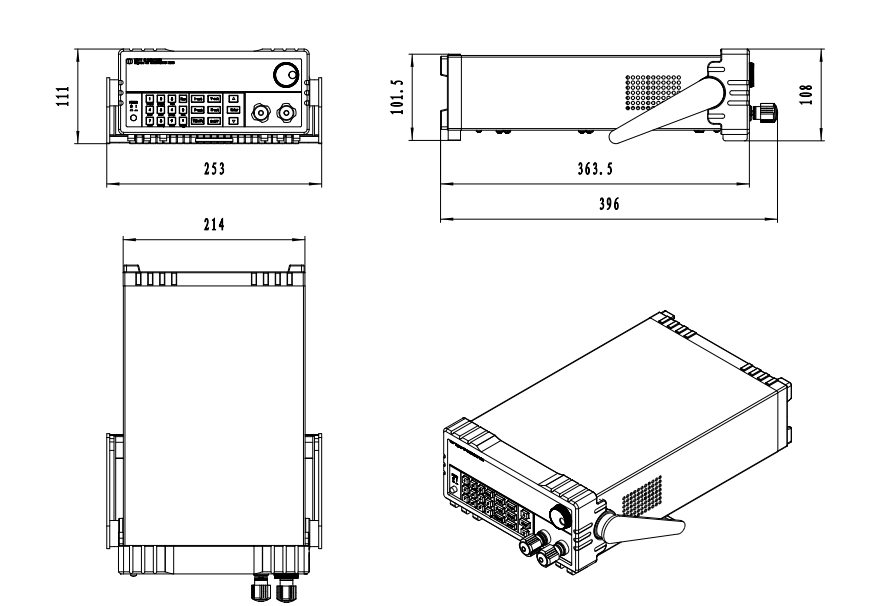

尺寸 W*H*D(mm) 214*108*365
重量 Kg 3.5

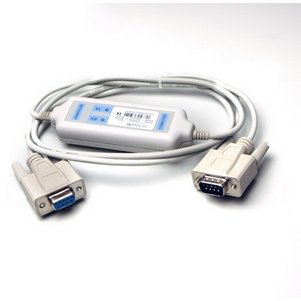

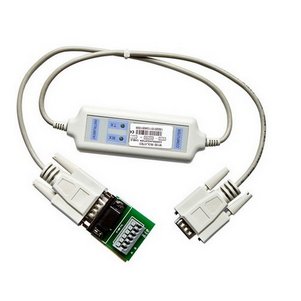

M131-RS232 用于通讯(选件)
M132-RS485 通讯线 用于通讯(选件)

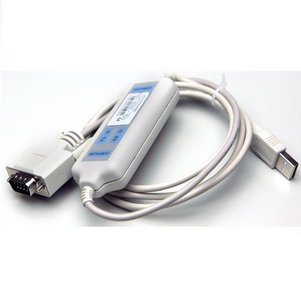

M133-USB用于电脑通讯(选件)





AC 电源线(配件)

M151 19 寸 上架支架(选件)

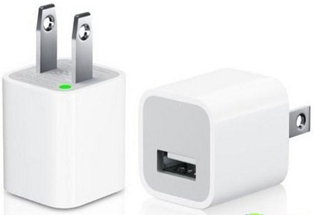

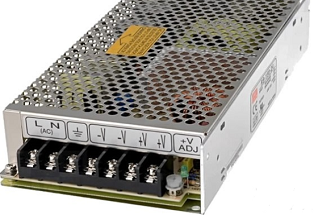

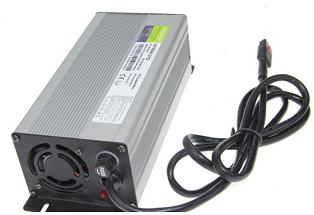

电动车充电器 开关电源   手机充电器

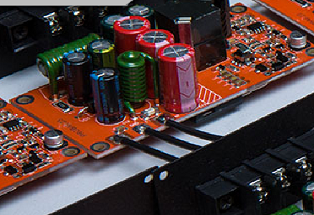

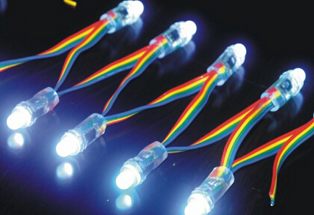

电源板 手机电池 LED驱动器

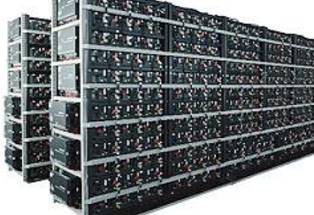

服务器电源 电子元器件 充电桩

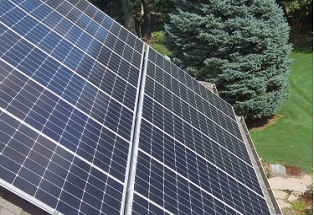

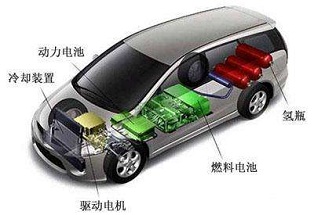

太阳能电池 电动汽车 超级电容


Model

M9710

M9711

M9712

M9712B

M9712C

M9712B30

M9713

M9713B

M9714

M9714B

M9715

M9715B

Power

150W

150W

300W

300W

300W

300W

600W

600W

1200W

1200W

1800W

1800W

Current

0-30A

0-30A

0-30A

0-15A

0-60A

0-30A

0-120A

0-30A

0-240A

0-60A

0-240A

0-120A

Voltage

0-150V

0-150V

0-150V

0-500V

0-150V

0-500V

0-150V

0-500V

0-150V

0-500V

0-150V

0-500V

Model

M9716

M9716B

M9716E

M9717

M9717B

M9717C

M9718

M9718B

M9718D

M9718E

M9718F

M9834

Power

2400W

2400W

3000W

3600W

3600W

3600W

6000W

6000W

6000W

6000W

6000W

10KW

Current

0-240A

0-120A

0-480A

0-240A

0-120A

0-480A

0-240A

0-120A

0-240A

0-120A

0-480A

0-500A

Voltage

0-150V

0-500V

0-150V

0-150V

0-500V

0-150V

0-150V

0-500V

0-500V

0-600V

0-150V

0-150V

Model

M9835

M9835B

M9836

M9836B

M9837

M9837B

M9838

M9838B

M9839

M9839B

M9840

M9840B

Power

15KW

15KW

20KW

20KW

35KW

35KW

50KW

50KW

100KW

100KW

200KW

200KW

Current

0-500A

0-240A

0-500A

0-240A

0-500A

0-240A

0-500A

0-240A

0-500A

0-240A

0-1500A

0-500A

Voltage

0-150V

0-500V

0-150V

0-500V

0-150V

0-500V

0-150V

0-500V

0-150V

0-500V

0-150V

0-500V
